Réalisation du premier programme.

Objectifs⚓

  • Configurer mBlock pour Arduino.
  • Réaliser un programme afin de faire clignoter une LED toutes les secondes.
  • Copier le code programme dans Tinkercad.
  • Simuler le programme.
Prérequis

Avoir déjà réaliser des programmes sur Scratch .

  1. Lancer le logiciel mBlock en double cliquant sur

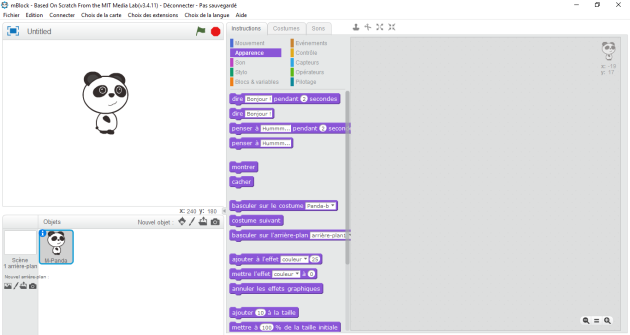

    Le programme s'ouvre :

    1. On reconnaît la disposition de Scratch.

  2. Configurer mBlock pour Arduino

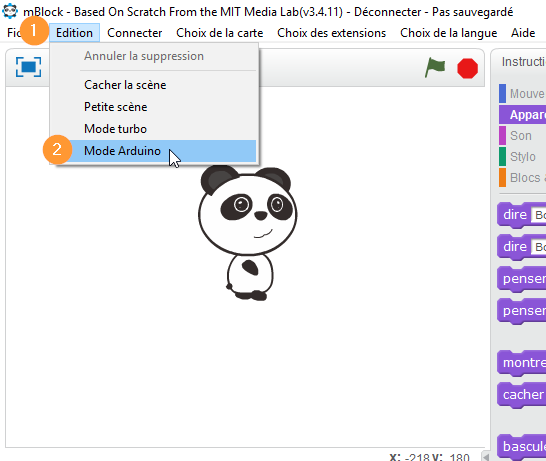

    Cliquer dans le menu Edition (1) sur Mode Arduino (2)⚓

    1. La fenêtre change d'apparence :⚓

      Complément⚓

      Les différentes zones de cette fenêtre.

  3. Sélectionner la catégorie Pilotage

    1. La liste des blocs disponible pour cette catégorie s'affiche :⚓

  4. Reproduire le programme suivant :

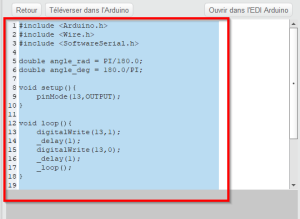

  5. Sélectionner le programme Arduino généré :

    Attention

    Attention de bien sélectionner la totalité des lignes de programme avec les { et }

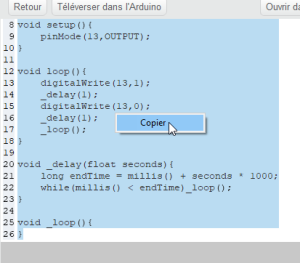

  6. Faire un clic droit et copier le code :

  7. Retourner sur Tinkercad et Editer le premier montage :

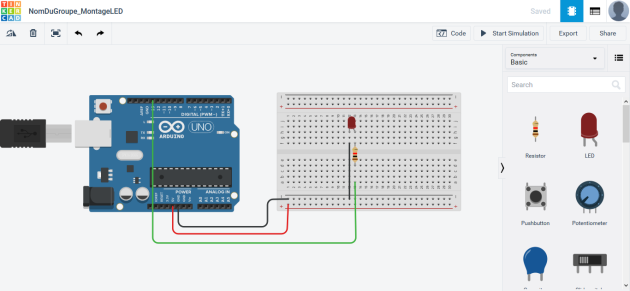

    1. Le montage apparaît :⚓

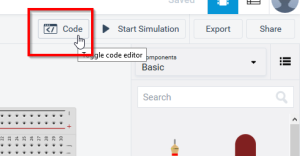

  8. Cliquer sur le bouton Code :

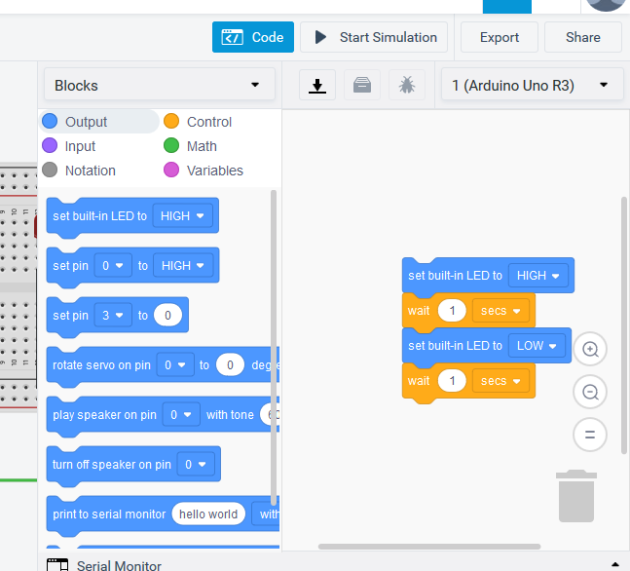

    1. Une fenêtre apparaît à la place des composants électroniques :⚓

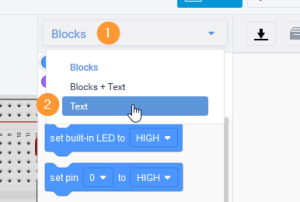

  9. Cliquer sur Blocks (1) et dans le menu déroulant sur Text  (2) :

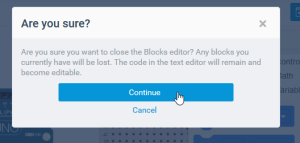

    Une fenêtre de validation apparaît, cliquer sur Continue :

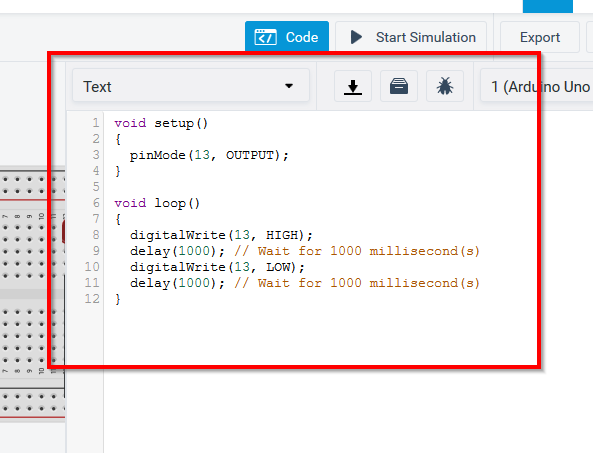

    1. Du code en langage Arduino s'affiche :⚓

  10. Coller le code copier dans mBlock en écrasant le code existant :

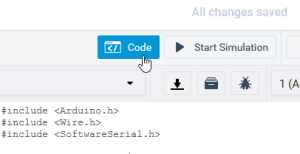

  11. Fermer la fenêtre Code :

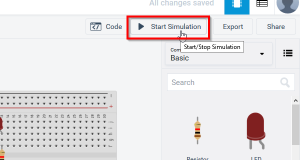

    Cliquer sur Start Simulation :

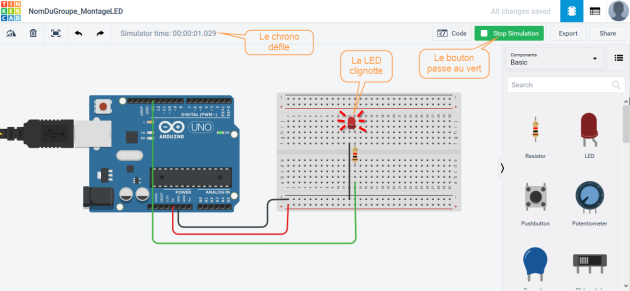

  12. Si toutes les étapes ont été respectées, la LED doit normalement clignoter toutes les secondes :⚓

    AttentionChronomètre⚓

    On peut remarquer que le chronomètre ne défile pas forcément en continu.
